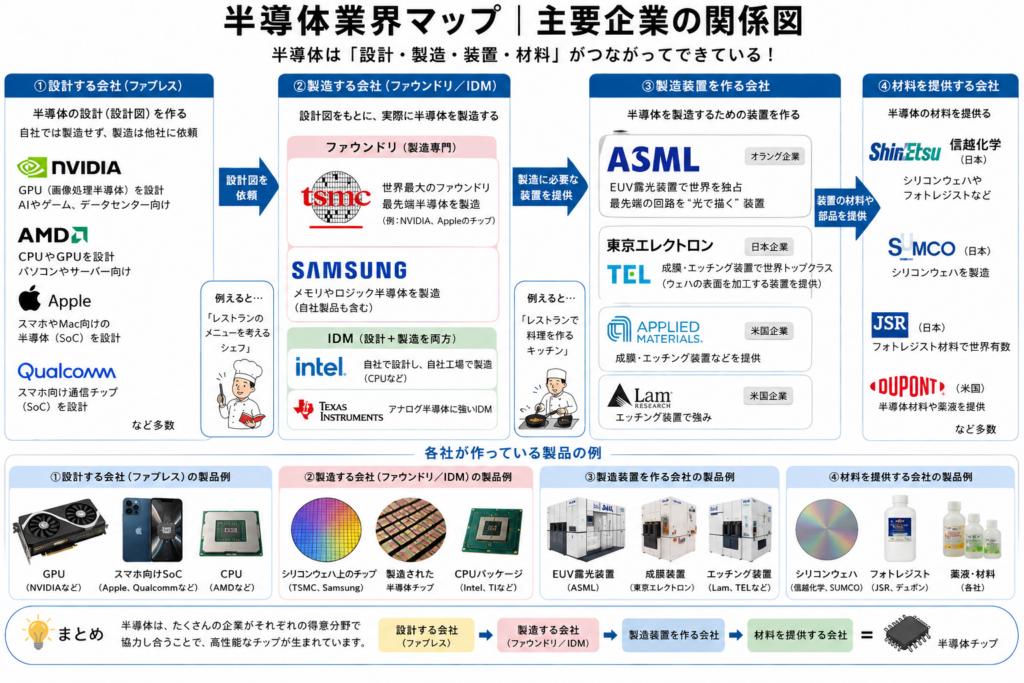

#半導体業界マップ｜主要企業の役割と設計・製造のつながりを解説

半導体のニュースには、NVIDIA、TSMC、東京エレクトロン、SCREENなど、さまざまな企業が登場します。同じ半導体関連企業でも、作っているものや取引相手は異なります。

業界を理解する出発点は、「何を作る会社か」「どの工程を担うか」「誰と協力しているか」の3つです。この記事では、製品になるまでの流れに企業を当てはめ、材料・装置・設計・製造のつながりを整理します。

1．半導体業界の全体像を5つの役割で整理する

半導体が製品になるまでには、設計、ウェーハ上での回路形成、組立・検査という流れがあります。その各段階を、材料や装置を供給する企業が支えています。

役割	主な仕事	ほかの役割とのつながり
設計	機能を決め、回路や配置・配線を設計する	製造可能な条件に合わせて設計する
回路形成〈前工程〉	ウェーハ上にトランジスタや配線を作る	加工したウェーハを組立・検査へつなぐ
組立・検査	チップを接続・保護し、動作などを確認する	電子機器に搭載できる製品に仕上げる
材料	ウェーハ、薬液、ガス、樹脂などを供給する	前工程や組立工程で使用される
装置	成膜、露光、洗浄、接合、検査などの設備を供給する	加工や品質確認を支える

材料と装置は、製造の各工程を並行して支えます。さらに、加工結果を設計側へ返す、材料と装置を共同評価するといったやり取りもあります。

ここでは、シリコンウェーハ自体を作る仕事を「材料」、そのウェーハに回路を作る仕事を「前工程」として区別します。この違いが分かると、SUMCOとTSMCの役割も整理しやすくなります。

2．設計から製品になるまでに、企業はどう関わる？

設計：目標を決め、製造条件に合わせて回路を具体化する

設計企業は、必要な機能、性能、消費電力、コストなどを決めます。スマートフォン用なら電池の持ち時間、サーバー用なら処理能力や発熱など、用途に応じた目標を考えます。

開発には、EDAと呼ばれる設計・検証用ソフトウェアを使います。また、CPUの回路など、再利用できる設計資産であるIPを組み込むこともあります。EDAやIPの提供企業は、半導体の設計を支える存在です。

EDAは回路を設計・確認するための道具で、IPは設計に取り込む回路などの資産です。例えば、CPUのIPを利用し、その周囲の回路や配線をEDAで設計・検証する、という使い方があります。

回路は、製造側が提供する配線幅・間隔などの設計ルールや、素子の動作モデルに合わせて設計します。こうした情報をまとめたものがPDK〈プロセス設計キット〉です。

製造会社や製造プロセスを変更する場合は、対応する条件で設計や検証をやり直す必要があります。委託先との連携は、開発の早い段階から始まります。

前工程：多数の材料と装置を組み合わせて回路を作る

製造企業は、ウェーハ上に薄い膜を作り、微細なパターンを形成し、不要な部分を除去する工程などを繰り返します。洗浄、成膜、リソグラフィ、エッチング、イオン注入、CMPなどが関わります。

各工程では、膜厚、寸法、表面の状態などを管理します。例えば、膜を作った後の表面状態は、次に塗る材料の密着や加工結果に影響します。このため、個々の装置の性能に加えて、工程全体の組み合わせが重要です。

組立・検査：チップを接続し、使える状態にする

一般的な流れでは、回路を形成したウェーハを個々のチップに分け、外部と接続できるように組み立てます。パッケージはチップを保護し、電気的な接続や放熱を担います。

検査は、ウェーハの状態でも、パッケージにした後でも行われます。組立・検査を受託する企業はOSATと呼ばれ、ASEなどが該当します。

パッケージによって工程の順番は異なり、ウェーハの状態で接続構造を作る方式もあります。複数のチップを組み合わせる製品では、設計段階から接続方法や熱の逃がし方を考えます。

3．ファブレス・ファウンドリ・IDMの違い

この3つは、主に設計と製造をどう分担するかを表す言葉です。

分類	主な役割	企業・事業の例	協力関係を見るポイント
ファブレス	製品の企画・設計・販売などを担い、チップ製造を外部に委託する	NVIDIA	製品開発と、委託先の技術・生産能力を合わせる
ファウンドリ	顧客から半導体製造を受託する	TSMC、Samsung Electronicsのファウンドリ事業	顧客の設計を自社の製造プロセスで形にする
IDM	自社製品の設計と製造を担う	Texas Instruments〈TI〉	設計と製造を社内で連携させる

ファブレスは、自社で大規模な前工程の工場を保有する負担を抑えながら、製品開発に注力できます。一方で、委託先の生産能力や技術の利用条件を踏まえて開発・供給計画を立てる必要があります。

ファウンドリは、複数の顧客から製造を受託します。製造技術、品質、納期、生産能力に加え、設計支援の充実も顧客が利用する際の判断材料になります。

IDMは、自社製品に合わせて設計と製造を調整できます。その一方で、工場の運営や設備更新も担います。IDMでも、製品や工程によって外部企業に委託することがあります。

なお、Samsung FoundryはSamsung Electronicsの事業です。同社はメモリなどの自社製品も展開しています。一社が複数の役割を持つ例として捉えると分かりやすくなります。

「メモリメーカー」は製品の種類による分類

DRAMやNAND型フラッシュメモリを扱うMicron、SK hynixなどは、メモリメーカーと呼ばれます。

「メモリ」は製品の種類を示し、「IDM」は設計・製造の分担方法を示します。異なる軸の分類なので、メモリメーカーがIDMでもある、という関係が成り立ちます。

製品から見ると、計算・制御を行うロジック、データを記憶するメモリ、電圧などの連続的な信号を扱うアナログIC、電力の変換・制御に使うパワー半導体などがあります。これらの分類には重なりもあります。

一台の電子機器には複数の種類が使われます。例えばAIサーバーにも、GPUやメモリに加え、必要な電圧を供給する電源管理ICなどが必要です。

4．材料・装置・設計支援を担う代表企業

半導体メーカーの周囲には、次のような企業があります。表では各社の事業の一例を取り上げています。

分野	代表企業	供給するもの・支える仕事
シリコンウェーハ	SUMCO	回路を作り込む基板となる材料
フォトレジスト	東京応化工業	光に反応し、微細なパターン形成に使う材料
露光装置	ASML	光を使ってレジストにパターン情報を与える装置
塗布・現像などの装置	東京エレクトロン	レジストの塗布・現像、成膜、エッチングなどの装置
洗浄などの装置	SCREEN	ウェーハの汚染物や不要物を除去する装置など
組立・検査サービス	ASE	チップのパッケージングや電気的な検査
EDA	Synopsys、Cadence	回路設計、配置・配線、動作・物理検証などのソフトウェア
半導体IP	Arm	CPUコアなど、チップ設計に組み込む設計資産

例えば、ASMLとTSMCは、いずれも半導体製造に深く関わっています。ASMLは露光装置を供給し、TSMCは製造工場で各種装置を組み合わせ、顧客の半導体を製造します。提供するものが異なるため、業界マップ上の位置も異なります。

また、装置は納入した後も保守や部品交換、性能改善が必要です。材料は量産で継続的に使用されます。新工場の建設時と、既存工場を安定して動かす段階では、企業同士の関わり方にも違いがあります。

日本企業を見る場合も、企業名と担当工程を結び付けると理解しやすくなります。ウェーハならSUMCO、フォトレジストなら東京応化工業、洗浄装置ならSCREENというように、強みのある製品から位置付けを確認できます。

5．具体例：フォトレジストを使う工程で見る協力関係

ここでは、レジストをマスクとして下の膜を加工する一般的な例を見てみましょう。

工程	行うこと	組み合わせて管理するもの
塗布	ウェーハ上にレジストを塗る	材料の性質、回転条件、膜厚など
露光	光を当ててパターン情報を与える	光の量、焦点、位置合わせなど
現像	レジストの一部を取り除く	現像液、温度、処理時間など
エッチング	開口部分などから下の膜を加工する	加工する膜、ガス・薬液、処理条件など

実際には加熱処理や洗浄なども入り、条件は材料や加工方法によって変わります。塗布・現像装置と露光装置は、それぞれ異なる仕事を担当します。

例えば、加工後の線幅が目標から外れたとします。確認する対象には、レジストの膜厚、露光条件、現像条件、エッチング条件などがあります。これらを計測結果と照らし、どの工程で差が生じたかを調べます。

この例が示すのは、材料メーカー、装置メーカー、半導体製造企業の技術が、一つの加工結果につながっていることです。新しい材料を使う場合も、その材料に適した装置条件と、前後の工程への影響を確認します。

6．具体例：AI向け半導体ではGPU・HBM・パッケージが結び付く

AI向けの高性能な半導体を見ると、複数の企業が関わる理由が分かりやすくなります。

実例として、NVIDIAが2024年に発表したデータセンター向けBlackwell GPUは、TSMCの4NPプロセスで製造する2つのGPUダイを接続して使う構成です。NVIDIAの製品設計と、TSMCの製造技術のつながりを確認できます。

こうしたAI向け製品では、演算を担うGPUに加え、大量のデータをやり取りするためのHBMが使われます。HBMは複数のDRAMダイを積み重ねた高帯域メモリで、メモリメーカーの技術が関わります。

さらに、演算用チップとHBMを接続するパッケージ技術も必要です。TSMCのCoWoSは、ロジックチップとHBMなどを一つのパッケージに集積する技術の例です。

この関係を整理すると、見るべき対象は次の3つになります。

演算用チップ：必要な計算を行う設計と、その回路を作る製造技術。
HBM：データを保存し、演算用チップと高速にやり取りするメモリ。
パッケージ：複数のチップを接続し、電力供給や放熱も支える構造。

ここから考えられるのは、GPUの製造能力を増やしても、必要なHBMやパッケージの供給が追い付かなければ、完成品の出荷が制約される可能性があるということです。

「AI向け半導体の増産」というニュースでは、どの部品や工程の能力を増やすのかを確認すると、発表の意味を具体的に理解できます。

7．なぜ一社ですべてを担わず、協力するのか

専門技術と設備への投資が必要だから

回路設計、材料開発、精密な装置の開発、工場の量産管理では、必要な知識や設備が異なります。それぞれの企業が専門分野を磨き、他社の技術も活用することで、製品開発と生産を進められます。

例えば、設計企業がファウンドリを利用する場合、製造プロセスを一から開発する負担を抑えられます。ファウンドリ側は、顧客が設計しやすい環境を整えることで、自社の製造技術を利用してもらいやすくなります。

安定して良品を作るには、工程全体の調整が必要だから

工場や装置がそろった後には、安定して良品を作る段階があります。投入したものに対して良品が得られる割合を、歩留まりと呼びます。

単純な計算例として、同じウェーハから100個のチップが取れ、良品が80個なら歩留まりは80％です。良品を90個に増やせれば90％となり、良品数は従来より12.5％増えます。

この例からも、生産能力を見る際には、処理できる数量と、良品として取り出せる数量の両方が大切だと分かります。歩留まりの改善には、材料、装置条件、設計、検査結果などの情報を結び付ける必要があります。

8．半導体ニュースで確認したい3つのポイント

① 何の需要が増え、どの工程に影響するのか

AIサーバー、スマートフォン、自動車では、使う半導体の種類や必要な性能が異なります。ある製品の需要増加が、すべての半導体関連企業に同じように波及するとは限りません。

記事を読むときは、「対象製品」「必要な半導体」「関わる材料・装置」の順に考えると、影響を受ける範囲を整理できます。

② 投資発表・建設・量産のどの段階なのか

新工場への投資発表は、将来の生産能力に関する情報です。建設後にも、装置の導入、試作、品質の確認、量産の立ち上げといった段階があります。

装置メーカーの受注、装置の出荷、半導体メーカーの量産開始は、それぞれ時点が異なります。「発表された日」と「製品の供給が増える時期」を分けて読むことが大切です。

③ ほかの工程に制約が残っていないか

ある工程を増強しても、前後の工程で能力が足りなければ、出荷を予定どおり増やせない場合があります。材料の供給、組立設備、検査能力なども確認対象です。

ただし、実際の影響は在庫や既存設備の余力、製品構成によって変わります。ニュースで確認できた事実と、そこから考えられる影響を分けて整理すると、過度な一般化を避けられます。

9．業界マップから、関心のある分野を詳しく学ぶ

企業名を見かけたら、「提供するもの」「担当工程」「協力相手」を一行ずつ書き出してみてください。例えば、SCREENなら「洗浄装置などを提供し、製造工程の汚染物除去を支え、半導体製造企業と関わる」と整理できます。

全体像をつかんだ後は、次の記事で各分野を学べます。

半導体メーカーについて学ぶ：設計と製造を担う企業の違い。
半導体製造装置メーカーについて学ぶ：工程ごとの装置と企業の役割。
半導体材料メーカーについて学ぶ：製造を支える材料の種類。
半導体の製造工程を学ぶ：ウェーハから製品になるまでの流れ。

参考資料

企業の役割・技術の説明は、以下の公式資料を参照しています。企業名の一覧は事業の代表例です。本文で明示した事例以外の個別製品の取引関係を示すものではありません。
