NVIDIA、TSMC、Intel、Samsung、そして日本のSonyやキオクシア。半導体のニュースにはさまざまな企業が登場しますが、それぞれが同じ仕事をしているわけではありません。
この記事では、半導体メーカーを「設計と製造をどう分担するか」「どのような製品を扱うか」の二つの軸で整理します。主要12社の特徴と、スマートフォンや自動車での使われ方を知ることで、企業同士の違いを理解できるようになります。
半導体メーカーとは何をする会社？
半導体メーカーとは、半導体製品の開発や製造を担う企業です。自社ブランドのチップを販売する企業もあれば、他社のチップの製造を受託する企業もあります。
設計した会社と工場で製造した会社は、必ずしも同じではありません。製品のブランド名だけでは、製造を担当した企業まで分からない場合があります。

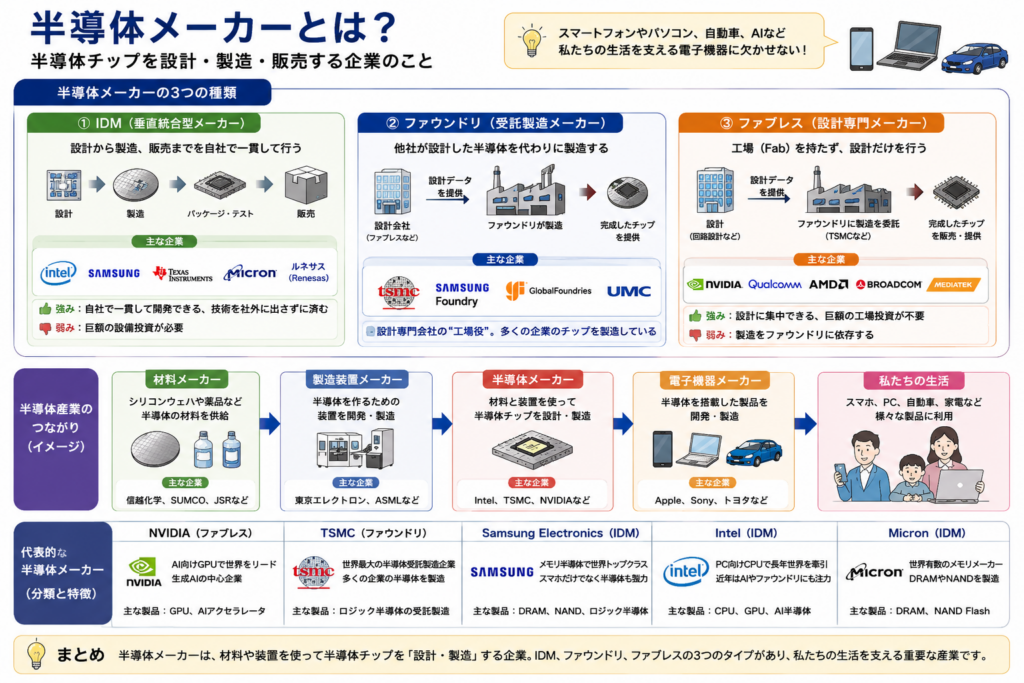

IDM・ファブレス・ファウンドリの違い
半導体メーカーの事業形態は、主に次の三つで整理できます。
| 事業形態 | 主な役割 | 製造との関わり |
|---|---|---|
| IDM（垂直統合型メーカー） | 自社製品の設計・製造・販売 | 自社工場を持ち、必要に応じて外部委託も利用 |
| ファブレス | 自社製品の企画・設計・販売 | チップの製造を外部企業に委託 |
| ファウンドリ | 顧客が設計したチップの受託製造 | 製造技術を開発し、工場で量産 |
IDM：製品開発と製造技術を結び付ける
IDMは、Integrated Device Manufacturerの略です。自社の製品開発と工場の製造技術を連携させながら、半導体を供給します。Texas InstrumentsやMicronなどが代表例です。
設計側と製造側が協力し、製品に合った工程や品質を作り込める点が特徴です。一方で、工場の建設や設備の更新には大きな投資が必要になります。
なお、IDMでも外部の工場や技術を利用します。「すべての工程を自社だけで完結する」という意味ではありません。［1・2］
ファブレス：製品の企画・設計を軸に事業を行う
ファブレスは、半導体の製造を外部に委託する事業形態です。NVIDIAやAMDが代表例で、工場への投資を抑えながら製品開発を進められます。
仕事の範囲は回路設計だけではありません。製品企画、ソフトウェアの開発、品質管理、販売、顧客への技術支援なども担います。
製品を安定して供給するには、委託先の製造技術や生産能力に合わせた開発・調達が必要です。工場を持たなくても、製造側との緊密な連携が欠かせません。［3・4］
ファウンドリ：顧客の設計を製造技術で形にする
ファウンドリは他社の半導体を受託製造します。代表例はTSMCです。
顧客から設計データを受け取るだけでなく、製造方法を開発し、その工場で作れる回路の条件や設計環境も提供します。設計する企業は、その条件を踏まえて回路を開発します。
量産では、性能や消費電力に加えて、良品を安定して作る技術も求められます。また、企業によっては、複数のチップを組み合わせる先端パッケージのサービスまで提供しています。［5］
主要半導体メーカー12社の比較
| 企業 | 事業形態の特徴 | 主な製品・サービス | 主な用途 |
|---|---|---|---|
| NVIDIA | ファブレス | GPU、AI向け計算基盤 | ゲーム、AI、データセンター |
| AMD | ファブレス | CPU、GPU | パソコン、サーバー、AI |
| Qualcomm | 主にファブレス | Snapdragon、通信関連半導体 | スマートフォン、パソコン、自動車 |
| TSMC | ファウンドリ | 半導体の受託製造、先端パッケージ | 顧客の多様な半導体製品 |
| Samsung Electronics | IDM＋ファウンドリ事業 | DRAM、NAND、プロセッサー、受託製造 | スマートフォン、サーバーなど |
| Intel | 自社製品の設計・製造＋ファウンドリ事業 | CPU、受託製造・パッケージ | パソコン、サーバーなど |
| Micron Technology | IDM | DRAM、NAND、SSD | パソコン、サーバー、スマートフォン |
| SK hynix | IDM | DRAM、NAND、HBM | サーバー、AI、スマートフォン |
| Sony（ソニー半導体グループ） | グループで開発・製造を担うIDM型 | CMOSイメージセンサー | スマートフォン、カメラ、自動車、産業機器 |
| KIOXIA（キオクシア） | IDM | NAND、SSD | スマートフォン、パソコン、データセンター |
| Texas Instruments | IDM | アナログ半導体、マイコンなど | 産業機器、自動車、電子機器 |
| ルネサスエレクトロニクス | 自社製造と外部委託を併用 | マイコン、プロセッサー、アナログ半導体 | 自動車、産業機器、IoT機器 |
※掲載内容は各社の代表例で、全製品を網羅するものではありません。事業情報は2026年9月12日時点の公式資料を参照しています。各社の出典は記事末尾にまとめています。
NVIDIA：GPUと、それを使うためのソフトウェア
NVIDIAは、GeForceなどのゲーム向けGPUや、データセンター向けのGPUを開発する企業です。GPUは多数の計算を並列に進める処理に適しており、画像処理のほか、AIの学習や推論にも使われます。
NVIDIAを見るときは、チップとソフトウェアを合わせて考えると特徴が分かります。GPUで計算を行うためのCUDAなども提供しており、開発者が製品を活用できる環境を整えています。チップの製造や組み立て、検査は外部企業に委託しています。［3・6］
AMD：パソコンからサーバーまでCPUとGPUを展開
AMDは、パソコン向けのRyzen、サーバー向けのEPYC、グラフィックス向けのRadeon、AIや高度な計算向けのInstinctなどを展開しています。
CPUとGPUの両方を扱い、製造は外部に委託しています。用途ごとに製品を比較すると特徴が分かります。［4・7］
Qualcomm：通信と情報処理を支える半導体
Qualcommは、Snapdragonブランドなどで、スマートフォンやパソコン、自動車向けの半導体を展開しています。
スマートフォン向けのSoCは、CPUやGPUなど複数の機能を集積したチップです。SoCはSystem on a Chipの略で、製品によって構成は異なります。通信機能を含め、機器全体に必要な処理をどう組み合わせるかが理解のポイントです。
主にファブレスですが、一部の高周波関連製品には自社製造もあります。そのため「すべての製品を外部で製造する会社」と断定すると、実際の事業を正確に表せません。［8］
TSMC：さまざまな企業のチップを製造する
TSMCは、顧客が設計した半導体を製造するファウンドリです。自社ブランドのCPUやGPUを販売する企業とは、事業の役割が異なります。
顧客は、必要な性能、消費電力、コストなどに応じて製造技術を選びます。TSMCは、その設計を量産可能なチップにする製造基盤を提供します。先端パッケージも手掛けており、回路を作る工程と、複数のチップを組み合わせる工程の両方から製品開発を支えています。［5］
Samsung Electronics：メモリと受託製造の両方を展開
Samsung Electronicsは、スマートフォンや家電に加えて、半導体事業も展開しています。DRAMやNANDなどのメモリ、Exynosなどのプロセッサー、イメージセンサーなどを扱います。
さらに、顧客の半導体を製造するファウンドリ事業もあります。「Samsung Foundry」はSamsung Electronicsの事業を指し、別の独立した半導体企業として並べると誤解につながります。［9］
Intel：自社のCPUとファウンドリ事業
Intelは、パソコン向けのCoreシリーズや、サーバー向けのXeonなどで知られる企業です。自社で製品の設計と製造を行う一方、外部ファウンドリも活用しています。
また、顧客向けに製造やパッケージの技術を提供するファウンドリ事業も展開しています。製品によっては複数のチップを組み合わせ、それぞれに異なる製造技術を使います。［10］
Micron・SK hynix：データの記憶を支える
MicronとSK hynixは、DRAMやNANDなどを扱うメモリメーカーです。DRAMは処理中のデータを一時的に置くために使われ、NANDはSSDやスマートフォンのストレージなど、電源を切ってもデータを保持する用途に使われます。
AI分野で話題になるHBMも、DRAMの一種です。複数のDRAMチップを積み重ね、広いデータの通り道を設けることで、大量のデータをやり取りします。
メモリは、容量に加え、データ転送の速さや消費電力にも注目して比較します。［2・11］
Sony：光を電気信号に変えるイメージセンサー
Sonyの半導体事業は、ソニーセミコンダクタソリューションズグループが担っています。中心となる製品はCMOSイメージセンサーで、スマートフォンやデジタルカメラ、車載カメラ、産業機器などに使われます。
イメージセンサーは、レンズから入った光を電気信号に変える半導体です。撮影では、その信号を画像処理回路などで処理して写真や映像にします。画素数のほか、暗い場所での感度や、動く被写体を読み取る速さなども製品を見るポイントです。
グループ内では、ソニーセミコンダクタソリューションズが研究開発や商品企画・設計などを、ソニーセミコンダクタマニュファクチャリングがプロセス開発・生産を担います。グループとして開発と製造を持つIDM型の企業として整理できます。［15］
KIOXIA：写真やデータを保存するNANDとSSD
KIOXIA（キオクシア）は、NAND型フラッシュメモリとSSDを中心に展開する日本の半導体メーカーです。スマートフォンのデータ保存や、パソコン・データセンターのストレージを支えています。
代表的な技術が、記憶セルを立体的に配置して大容量化する3次元フラッシュメモリ「BiCS FLASH」です。四日市工場や北上工場などの生産拠点を持ち、研究開発から製造まで取り組んでいます。
NANDはデータを記憶する半導体で、SSDはNANDに制御回路などを組み合わせた記憶装置です。キオクシアは、メモリそのものと、それを使ったストレージ製品の両方を扱う企業です。［16］
Texas Instruments・ルネサス：電源、信号処理、機器制御を支える
Texas Instruments（TI）は、アナログ半導体やマイコンなどを展開しています。センサーの小さな信号を扱う回路、電圧を変換・制御する回路、機器の動作を制御する半導体などが代表例です。
ルネサスエレクトロニクスも、マイコン、プロセッサー、アナログ半導体などを扱い、自動車や産業機器などで使われています。マイコンは、CPU、メモリ、周辺回路などを集積し、機器を制御する半導体です。
ルネサスは自社の製造拠点を持ち、外部ファウンドリも利用しています。身近な機器の制御や電源にも目を向けると、CPUやGPU以外のメーカーの役割が見えてきます。［1・12］
「会社の事業形態」と「半導体の種類」は別の分類
IDMやファブレスは、設計と製造をどう分担するかを示す言葉です。一方、ロジック、メモリ、アナログ、パワー、センサーは、主に製品の機能に着目した分類です。
| 製品の分類 | 主な役割 | 代表例 |
|---|---|---|
| ロジック | 計算や判断、機器の制御 | CPU、GPU、制御用の回路 |
| メモリ | データの一時保持や保存 | DRAM、NAND |
| アナログ | 連続的に変化する信号の増幅・変換など | 増幅器、データ変換用IC |
| パワー | 電力の変換や制御 | パワーMOSFET、IGBT |
| センサー | 光などの物理量を電気信号に変換 | CMOSイメージセンサー |
例えば「ファブレス企業がGPUを開発する」「IDMがメモリを製造する」というように、二つの分類を組み合わせます。
ただし、製品の分類にも重なりがあります。SoCやマイコンには複数の機能が入り、電源用ICにはアナログ制御回路が含まれることもあります。一社や一製品を、必ず一つの種類だけに当てはめる必要はありません。
身近な製品からメーカーの役割を考える
スマートフォン：撮影から保存まで複数の半導体が働く
スマートフォンで写真を撮ると、イメージセンサーが光を電気信号に変え、画像処理回路が画像を整えます。処理中のデータはDRAMなどに置かれ、保存先にはNANDが使われます。
例えば、Sonyは撮影に関わるイメージセンサー、キオクシアは保存に関わるNANDを供給する企業として理解できます。このほか、SoC、通信関連の半導体、電源管理ICなども働きます。採用されるメーカーや製品は機種によって異なり、すべての端末に両社の製品が使われるという意味ではありません。［15・16］
AIサーバー：計算能力とデータ供給を合わせて考える
AIサーバーでは、CPUやGPUなどの計算用半導体に加えて、メモリ、ストレージ、通信、電源用の半導体が必要です。
計算するチップが高性能でも、必要なデータを十分な速さで受け取れなければ、能力を生かせない場合があります。GPUとHBMが一緒に話題になるのは、計算とデータの受け渡しの両方が大切だからです。すべてのAI用チップがHBMを使うわけではなく、用途に応じて構成が変わります。
自動車・産業機器：制御の正確さや信頼性も必要
自動車や工場の設備では、センサーの情報を読み取り、状態を判断し、モーターなどを動かすために半導体を使います。アナログ回路、マイコン、電力を制御する半導体などが協力して動作します。
求められるのは計算速度だけではありません。使用温度、故障しにくさ、消費電力、必要な期間にわたって製品を調達できるかなども、機器を設計する際の確認点になります。［13］

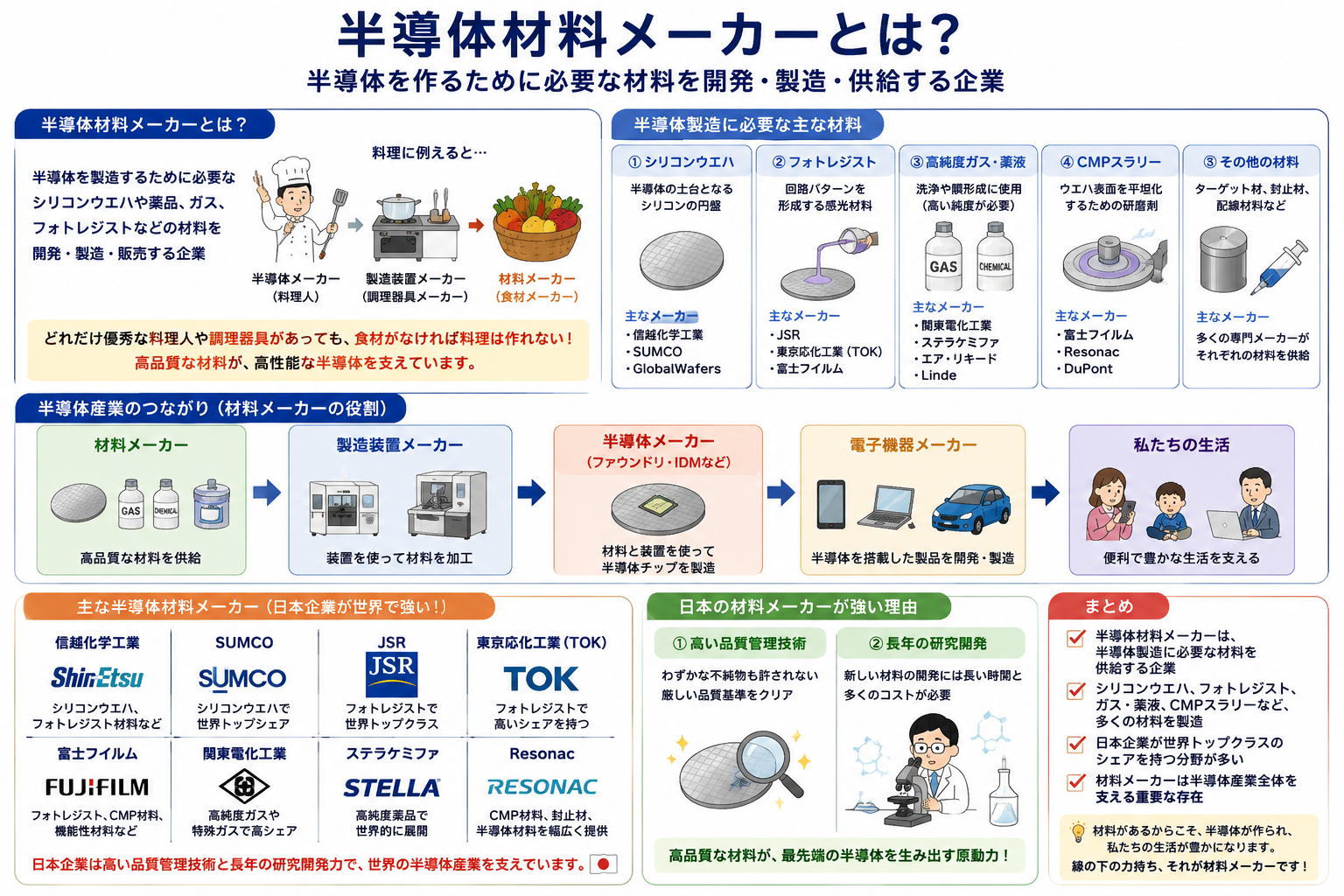

材料・装置メーカーとの関係
半導体の工場では、材料メーカーが供給するウェーハや薬液、ガスなどを、装置メーカーが供給する成膜装置や露光装置などと組み合わせて使います。
材料と装置は、それぞれ製造を支えます。材料が必ず装置メーカーを経由して届く、という一本の流れではありません。
さらに、組み立てや検査を受託するOSATなども製品の完成に関わります。自社で担当する範囲と外部に委託する範囲は、メーカーや製品によって異なります。［14］
半導体メーカーを比較するときの見方
企業は、次の四つの視点で比較できます。
- 何を提供しているか：CPU、メモリ、電源用IC、受託製造など、製品やサービスを確認する。
- どこで使われるか：スマートフォン、AIサーバー、自動車、産業機器など、用途を確認する。
- どう作っているか：自社製造、外部委託、受託製造の関係を確認する。
- その用途で何が求められるか：性能、消費電力、価格、開発環境、信頼性などを確認する。
例えば、GPUを比較するなら計算性能と利用できるソフトウェア、メモリなら容量とデータ転送の能力、機器制御用の半導体なら必要な機能や動作条件が手掛かりになります。
